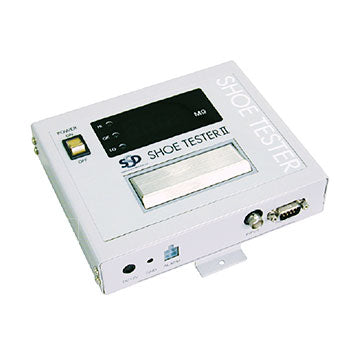

帯電防止靴漏洩抵抗測定器SHOETESTERⅡ

人体への帯電を防止する静電気防止靴の電気抵抗を測定する専用の測定器。 靴を履いたまま、簡単・正確に測定できます。

特徴

人体帯電防止のために着用する帯電防止靴(静電気防止靴）の電気抵抗を着用状態で測定できる専用の測定器です。測定台の上に立ち、本体のタッチ板を指で押すだけで測定できます。 人体の帯電防止には100MΩ以下の接地間抵抗が必要で、感電防止には0.1MΩ以上が望まれます。靴の抵抗は温度や湿度、および靴底の汚れや摩擦で変わりますので、定期的な計測や保守管理を行う必要があります。 SSDのSHOETESTERⅡは、これらの保守管理が容易に、しかも正確に行える測定器です。

＜用途＞
・半導体デバイス製造工場
・塗装工場
・溶剤、粉体等危険物取扱の帯電防止靴着用工場

• 本体と測定台はセパレートされ、本体は壁掛け型、卓上型、測定台一体型など使い分けが可能です。
• 抵抗値をデジタル4桁で表示し、小数点は自動的に移動表示されます。
• 測定値が上限と下限の設定値を超えると、ランプとブザーで警報します。上限と下限の設定値は切り替え式で、簡単、正確に設定できます。なお、設定部は保護用カバーが取り付け可能で、設定値の誤った変更を防止できます。
• ブザーはスイッチによりON/OFFできます。
• 抵抗値1MΩのチェック機能を搭載しています。（自己診断機能）
• 測定値をRS-232C経由で外部のPCなどへ出力が可能です。ＰＣ側の取り込みソフトについてはお客様にてご準備ください。詳しくはお問い合わせください。
• 両足を同時測定するSHOETESTERⅡ、右足左足個別連続測定のSHOETESTERⅡ-S16があります。
• 本体と測定台を接続する支柱はオプションとなっております。

左図：両足同時測定用　／　右図：両足個別測定用測定台

使用例　－壁掛け使用－

壁掛け用取付具を使用すると場所を取らずに使用できます。

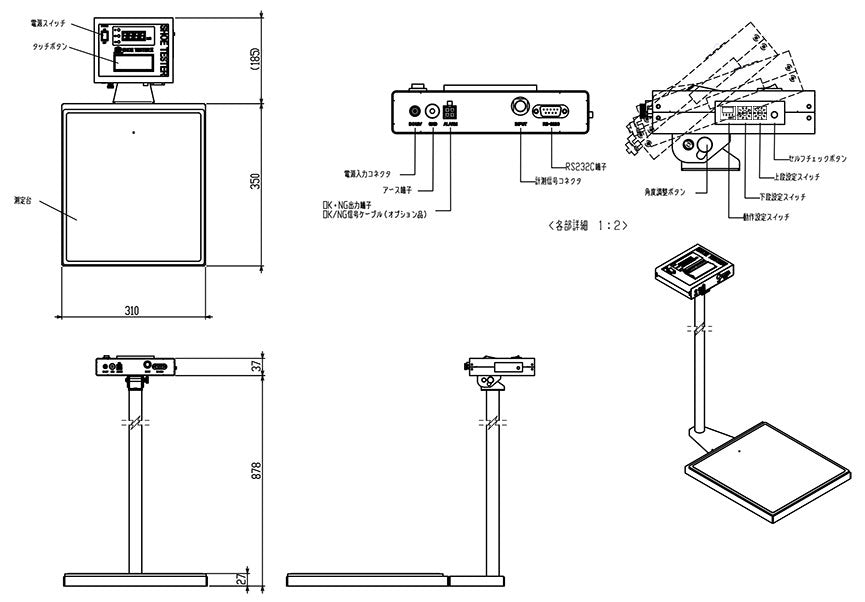

使用例　－支柱立て使用－

オプションの支柱（OPSHT2-PA)をご使用いただきますと、操作部分の角度を可変することが可能です。

使用例　－外部出力の利用－

オプションのOK/NG出力ケーブル（OPSHT2-SCA）をご使用いただきますと、シューテスター２の測定結果を貴社システムに組み込むことも可能です。

仕様
